A titán karimák meghúzási nyomatékának kiszámítása döntő szempont a különféle ipari alkalmazásokban, különösen nagy nyomású és magas hőmérsékletű rendszereknél. Titán karima beszállítóként a saját bőrömön láttam, hogy a megfelelő nyomatékkal hogyan lehet kapcsolatot létrehozni vagy megszakítani. Ebben a blogban lépésről lépésre végigvezetem a titán karimák meghúzási nyomatékának kiszámításán.
A titán karimák megértése

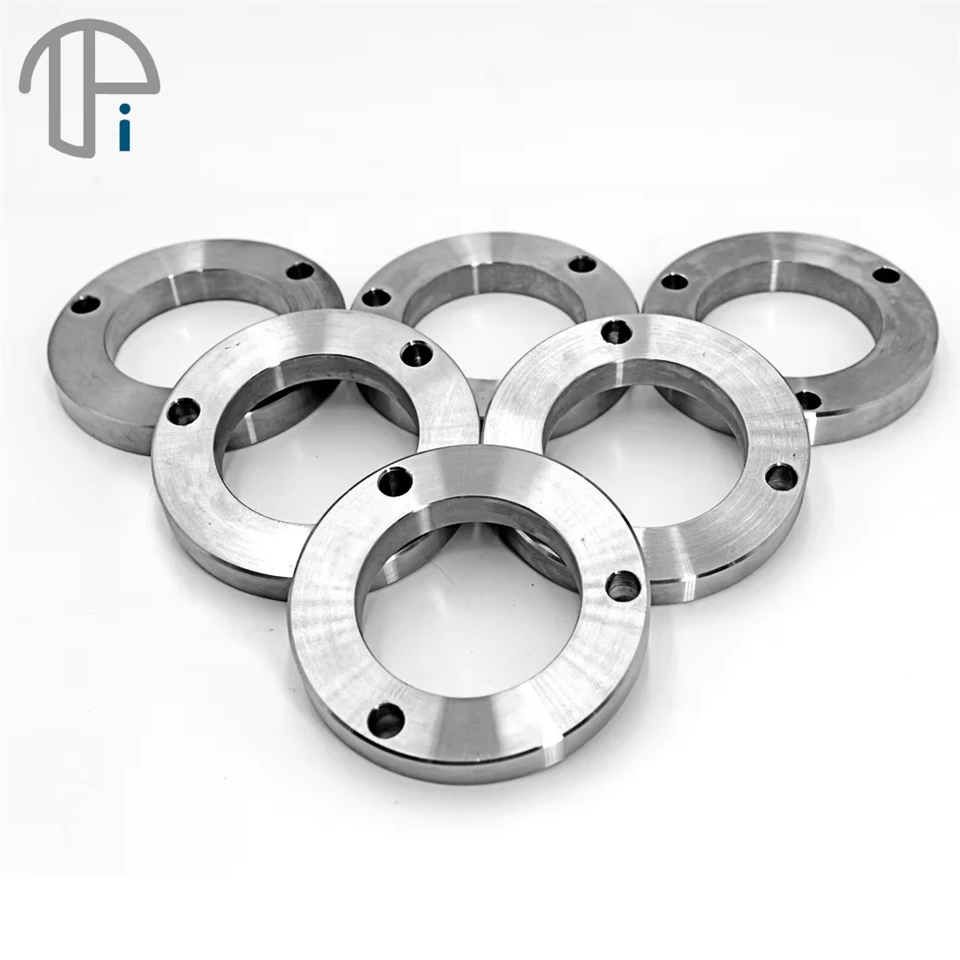

Mielőtt belemerülnénk a nyomatékszámításba, beszéljünk röviden a titán karimákról. A titán kiváló anyag a karimákhoz a nagy szilárdság/tömeg arány, a korrózióállóság és a szélsőséges hőmérsékletek ellenálló képessége miatt. Cégünknél a titán karimák széles választékát kínáljuk, mint plGr2 titán karima,EN1092 - 1 titán karima, ésKovácsolás 2-es fokozatú titán karima. Ezek a karimák különböző méretekben, formákban és nyomásértékekben állnak rendelkezésre, hogy megfeleljenek a különféle vásárlói igényeknek.
Miért fontos a nyomatékszámítás?
A titán karimák meghúzásakor kulcsfontosságú a megfelelő nyomaték használata. Ha nem alkalmaz elegendő nyomatékot, a karimás csatlakozás szivároghat, ami mindenféle problémához vezethet, például termékvesztéshez, szennyeződéshez és biztonsági kockázatokhoz. Másrészt a túlhúzás károsíthatja a karimát, a tömítést vagy a csavarokat. Ez a kapcsolat idő előtti meghibásodását is okozhatja, és költséges javításokat és leállásokat eredményezhet.
A nyomatékszámítást befolyásoló tényezők
A titán karimák meghúzási nyomatékának kiszámításakor több tényező is szerepet játszik:
- Csavar mérete és minősége: A karimás csatlakozásnál használt csavarok mérete és minősége határozza meg azok szilárdságát és az elviselhető nyomaték mértékét. A nagyobb csavarok általában nagyobb nyomatékot igényelnek a kívánt előterhelés eléréséhez.
- Tömítés anyaga és típusa: A különböző tömítésanyagoknak eltérő a kompressziós jellemzői. Például egy lágy tömítésnél kisebb nyomatékra van szükség a megfelelő tömítéshez, mint egy kemény tömítéshez.
- Karima felületkezelése: A sima és tiszta karimafelület jobb tömítést tesz lehetővé. A durva felületek nagyobb nyomatékot igényelhetnek az egyenetlenségek kompenzálásához.
- Üzemeltetési feltételek: A nagynyomású és magas hőmérsékletű alkalmazások általában nagyobb előterhelést igényelnek a karimás csatlakozáson. Tehát ennek megfelelően kell kiszámítania a nyomatékot.
A nyomatékszámítási képlet
A csavar meghúzásához szükséges nyomaték kiszámításának leggyakoribb képlete a következő:
[T = K \x D \x F]
Ahol:
- (T) a nyomaték (lb-ft vagy Nm-ben)
- (K) a nyomaték együtthatója. A (K) értéke olyan tényezőktől függ, mint a csavar és anya felületi minősége, a használt kenés és a csavar anyaga. A titán csavarok (K) értéke normál körülmények között 0,15 és 0,20 között lehet.
- (D) a csavar névleges átmérője (hüvelykben vagy milliméterben)
- (F) az előfeszítő erő (lb-ben vagy N-ben)
Az előterhelési erő kiszámítása
Az előfeszítő erő az az erő, amelyet a csavarra fejt ki, hogy szoros tömítést hozzon létre a karimák között. Az előfeszítő erő kiszámításához ismernie kell a maximális üzemi nyomást és a csavar keresztmetszeti területét. Az előterhelési erő kiszámításának képlete a következő:
[F = A \szor P]
Ahol:
- (F) az előfeszítő erő (lb-ben vagy N-ben)
- (A) a csavar keresztmetszete (négyzethüvelykben vagy négyzetmilliméterben). A csavar keresztmetszete az (A=\frac{\pi}{4} \times d^2) képlettel számítható ki, ahol (d) a csavar gyökérátmérője.
- (P) a maximális üzemi nyomás (psi-ben vagy Pa-ban)
Lépésről lépésre forgatónyomaték számítás
Tegyük fel, hogy van egy karimás csatlakozásunk 1 hüvelyk átmérőjű titán csavarokkal, és a maximális üzemi nyomás 1000 psi. Így számítjuk ki a nyomatékot:
- Számítsa ki a csavar keresztmetszeti területét:
- Először keresse meg az 1 hüvelykes csavar gyökérátmérőjét. Szabványos csavar esetén a gyökérátmérő valamivel kisebb, mint a névleges átmérő. Tegyük fel a gyökérátmérőt (d = 0,875) hüvelyk.
- Ezután számítsa ki a keresztmetszeti területet (A=\frac{\pi}{4} \times (0,875)^2\kb. 0,601) négyzethüvelyk.
- Számítsa ki az előterhelési erőt:
- Az (F = A\xP) képlet segítségével (A = 0,601) négyzethüvelyk és (P = 1000) psi (F = 0,601\x1000 = 601) lb.
- Határozza meg a nyomaték együtthatót:
- A titán csavarok esetében tegyük fel (K = 0,18).
- Számítsa ki a nyomatékot:
- A (T = K\xD\x F) képlet felhasználásával, ahol (K = 0,18), (D = 1) hüvelyk és (F = 601) lb, azt kapjuk, hogy (T = 0,18\szor1\szor601 = 108,18) lb - ft.
Tippek a titán karimák meghúzásához
- Használjon nyomatékkulcsot: A nyomatékkulcs a legpontosabb módja a megfelelő nyomaték kifejtésének. Biztosítja, hogy ne húzza túl vagy alá a csavarokat.
- Húzza meg a csavarokat minta szerint: Az előterhelés egyenletes eloszlásának biztosítása érdekében a csavarokat keresztben húzza meg. Ez segít elkerülni az egyenetlen feszültséget a karimán és a tömítésen.
- Rendszeresen ellenőrizze a nyomatékot: Idővel a csavarok forgatónyomatéka meglazulhat rezgés, hőmérsékletváltozás vagy egyéb tényezők miatt. A csavarok rendszeres ellenőrzése és újrahúzása segíthet a megfelelő tömítés megőrzésében.
Következtetés
A titán karimák meghúzási nyomatékának kiszámítása összetett, de elengedhetetlen folyamat. A nyomatékot befolyásoló tényezők megértésével és a megfelelő számítási lépések követésével megbízható és szivárgásmentes karimás csatlakozást biztosíthat. Cégünknél nem csak beszállítói vagyunkGr2 titán karima,EN1092 - 1 titán karima, ésKovácsolás 2-es fokozatú titán karima. Azért is vagyunk itt, hogy biztosítsuk a műszaki támogatást, amelyre szüksége van ahhoz, hogy a legtöbbet kihozhassa termékeinkből.
Ha a kiváló minőségű titán karimák piacán van, vagy további információra van szüksége a nyomatékszámítással kapcsolatban, ne habozzon kapcsolatba lépni. Akár egy kis léptékű projekten, akár egy nagy ipari alkalmazáson dolgozik, elkötelezettek vagyunk amellett, hogy segítsünk megtalálni a megfelelő megoldásokat. Lépjen kapcsolatba velünk még ma, hogy elkezdhessünk egy beszélgetést konkrét igényeiről és követelményeiről.
Hivatkozások
- Csavarok és csavarok tervezési kézikönyve, mérnöki eszköztár
- ASME B16.5 - Csőkarimák és karimás szerelvények
- Titánötvözetek kézikönyve, Titanium Information Group
